Usar UML para modelar la aplicación.

La mejor herramienta es PlantUML

• Plant UML Download: El jar que transforma el texto de UML en un PNG con el diagrama
• Command line: Generar el diagrama dese la linea de comandos usando el jar anterior
• plantuml4idea: Plugin en IntelliJ

@startuml
title Pedido, LineaPedido y Cliente

class Cliente {
  id
  nombre
  mail
}

class Pedido {
  id
  fecha
  total
  -- Reglas --
  fecha>=Hoy
  total>0
}

class LineaPedido {
  cantidad : BigDecimal
  precioUnitario : BigDecimal
  subtotal : BigDecimal
  -- Reglas --
  subtotal=cantidad * precioUnitario
  cantidad>0
  precioUnitario>0
}

Cliente "1" -- "0..*" Pedido
Pedido "1" -- "1..*" LineaPedido

@enduml

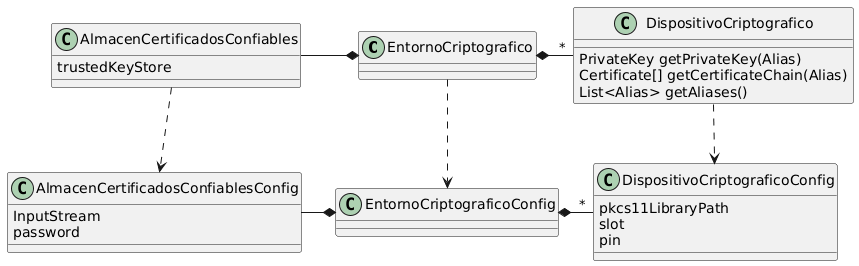

EntornoCriptografico ..> EntornoCriptograficoConfig
DispositivoCriptografico ..> DispositivoCriptograficoConfig
AlmacenCertificadosConfiables ..> AlmacenCertificadosConfiablesConfig

EntornoCriptografico *-left-  AlmacenCertificadosConfiables
EntornoCriptografico *-right- "*" DispositivoCriptografico

EntornoCriptograficoConfig *-left-  AlmacenCertificadosConfiablesConfig
EntornoCriptograficoConfig *-right- "*" DispositivoCriptograficoConfig




class AlmacenCertificadosConfiables {
    trustedKeyStore
}

class DispositivoCriptografico {
    PrivateKey getPrivateKey(Alias)
    Certificate[] getCertificateChain(Alias)
    List<Alias> getAliases()
}

class DispositivoCriptograficoConfig {
    pkcs11LibraryPath
    slot
    pin
}

class AlmacenCertificadosConfiablesConfig {
    InputStream
    password
}

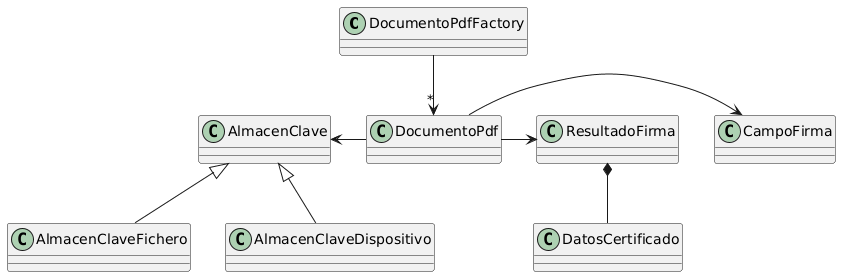

DocumentoPdfFactory --> "*" DocumentoPdf

 AlmacenClave <- DocumentoPdf
DocumentoPdf -> CampoFirma
DocumentoPdf -> ResultadoFirma
AlmacenClave <|-- AlmacenClaveFichero
AlmacenClave <|-- AlmacenClaveDispositivo

ResultadoFirma *-- DatosCertificado

[*] --> ENTRADA_DATOS
ENTRADA_DATOS -> [*] : DELETE
ENTRADA_DATOS --> PENDIENTE_PRESENTACION : GUARDAR_DATOS
PENDIENTE_PRESENTACION --> ENTRADA_DATOS : BACK
PENDIENTE_PRESENTACION --> PENDIENTE_RESOLUCION : PRESENTAR
PENDIENTE_RESOLUCION --> ENTRADA_DATOS : RESOLVER[tipoResolucion=SUBSANAR_DATOS]
PENDIENTE_RESOLUCION --> ACEPTADO : RESOLVER[tipoResolucion=ACEPTAR]
PENDIENTE_RESOLUCION --> RECHAZADO : RESOLVER[tipoResolucion=RECHAZAR]

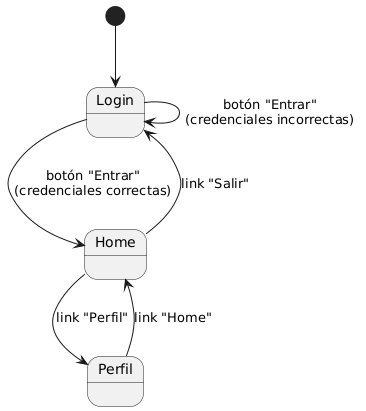

• Ejemplo de navegación entre páginas:

[*] --> Login



Login --> Home : botón "Entrar"\n(credenciales correctas)
Login --> Login : botón "Entrar"\n(credenciales incorrectas)



Home --> Perfil : link "Perfil"
Home --> Login : link "Salir"



Perfil --> Home : link "Home"
